功能分類

•計量參數功能：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

•參數監測功能：可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

•分時計量功能：分時計量正反向有功電量、四象限無功電量及最大需量。

•數據存儲功能：可存儲12個月歷史電量數據。

•負荷曲線：具有6類數據記錄負荷曲線功能；可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

•顯示功能：寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息；可顯示最近3月的每月電量數據。

•防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及RS-485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-2007多功能電能表通訊規約。

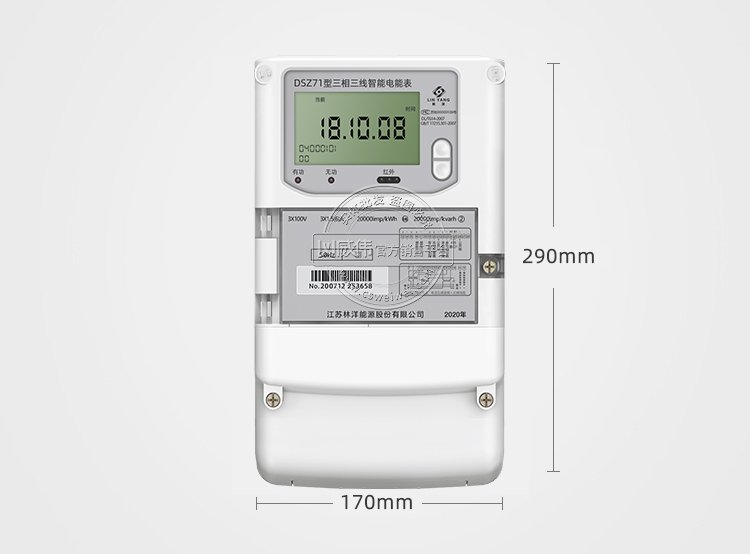

機身尺寸

接線方式

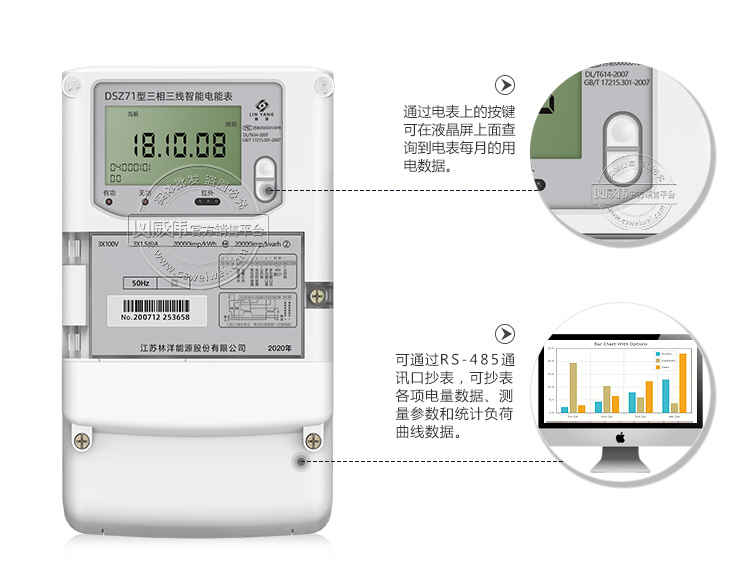

功能特點圖示

液晶屏常規顯示內容

•本月正向（反向）有功（無功）電量。｛支持按鍵“上、下翻”查看上三月電量詳情｝

•本月正向（反向）有功（無功）尖、峰、平、谷各電量。｛支持按鍵“上、下翻”查看上三月電量詳情｝

•總、A、C各項電量參數：有功功率、無功功率、功率因數、相角位、電壓、電流、需電量、失流、失壓、功率、逆相序等顯示。

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。

•通信抄表：通過RS-485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-2007多功能電能表通訊規約。

包裝內容

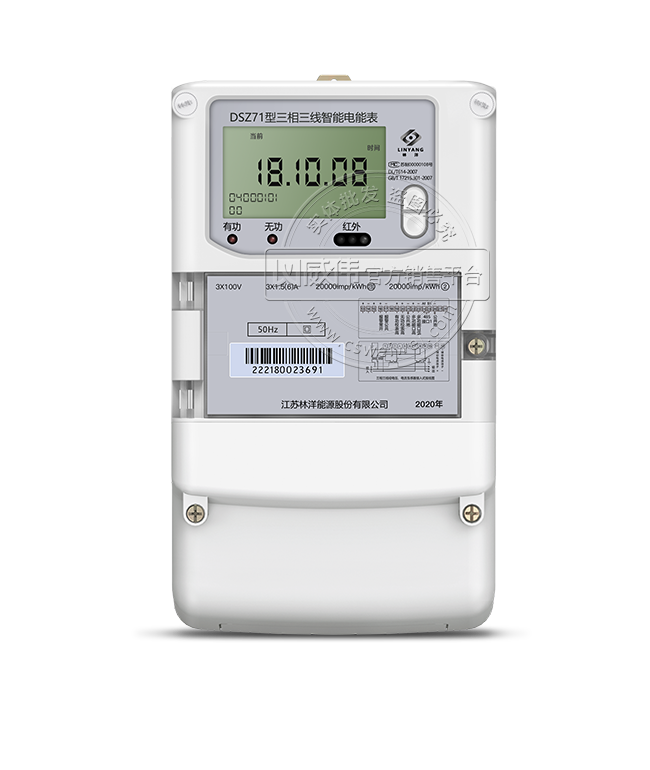

•林洋DSZ71 三相三線智能電能表

•產品使用說明書（每箱一本）

•產品保修單
