判斷單相電能表常見的兩種錯誤方式？

1、相線與地線顛倒（漏計電量）因相線與地線顛倒，如果電源、負載兩側同時接地，例如：電源側零線接地，而用戶將電燈、電扇、電視。

（此時嚴重的后果是增加了不安全因素，容易引起人身觸電事故），從而使電度表不計或少計電量。)

2、電流端子進、出線反接（電度表電流反向）. 電流接線端鈕進、出線反接，導致改變電流磁場方向，使電度表反向計量。

判斷單相電能表常見的兩種錯誤方式？

具有三個元件的三相四線有功電能表，最適應用于中性點直接接地的三相四線制的電路中計量有功電能，不論電壓是否對稱，負載是否平衡，都不會引起線路附加誤差，均能正確計量有功電能。因此，它的使用十分廣泛。此接線方式應注意，應按正確相序A、B、C接線，N線(中線)與A、B、C相線不允許顛倒，否則錯計和使電壓線圈承受線電壓而燒環。相線與地線顛倒（漏計電量）因相線與地線顛倒，如果電源、負載兩側同時接地，例如：電源側零線接地，而用戶將電燈、電扇、電視。

三相四線電能表的正確接線

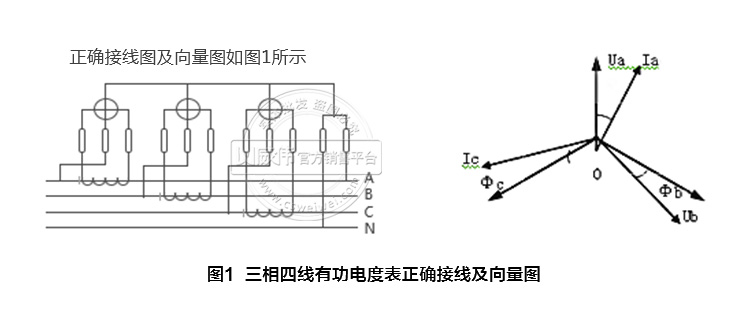

三相四線電能表的標準接線和向量圖如圖1、所示，電流IA、IB、IC分別通過元件1、2、3的電流線圈，電壓UA、UB、UC分別接入元件1、2、3的電壓線圈，電能表計量的功率表達式為：

P=UAIAcosΦA(chǔ)＋UBIBcosΦB＋UCICAcosΦC

但在電能表各元件電壓線圈公共端點O至中線N間的連接線，如果沒有連接或者因某種原因而斷線，并在三相電壓和電流都不對稱的情況下，電能表則不能正確測量。

1、未經TV，經TA接入的三相四線制有功和無功電能表接線方式：

（1）測量相電壓，判斷是否存在斷相。

U1N=220 V  U2N=220V  U3N=220V

注：不近似或不等于220V的為斷線相。

（2）測量各相與參考點（Uu)的電壓,判斷哪相是U相。

U1u=   U2u=  U3u=

（3）注：①0V為U相；②其他兩相近似或等于380V，

注：①利用相序表確定電壓相序； ②利用任意正常兩相相電壓的夾角(按順序相鄰兩相夾角為120度或相隔兩相夾角為240度均為正相序；反之類推)。

（5）測量相電流，判斷是否存在短路、斷相。

I1=    I2=   I3=

注：①出現短路，仍有較小電流，出現斷相電流為0A；

②同時出現短路與斷相，應從TA二次接線端子處測量（（此處相序永遠正確），如哪相電流為0A，則就是哪相電流斷路

三相三線有功電能表錯誤接線方式？

1、對運行中的電能表，對其電壓、電流、相序逐一核對，發現問題，及時處理。

2、采用新的現場校驗設備，測量電壓值、電流值、相位角，以實測數據與電能表運行數據比較，以便快捷、正確地判斷其錯接線原因，更正錯誤接線，合理、準確的計量電能。

3、有針對性的對失壓(欠壓)、斷流(分流)、相序(相角)的異常擬訂防范措施，以消防違章、錯接線為目標，杜絕和減少計量差錯量有功電能。

1、對運行中的電能表，對其電壓、電流、相序逐一核對，發現問題，及時處理。

2、采用新的現場校驗設備，測量電壓值、電流值、相位角，以實測數據與電能表運行數據比較，以便快捷、正確地判斷其錯接線原因，更正錯誤接線，合理、準確的計量電能。

3、有針對性的對失壓(欠壓)、斷流(分流)、相序(相角)的異常擬訂防范措施，以消防違章、錯接線為目標，杜絕和減少計量差錯量有功電能。

經常出現的非正常運行方式如下：

1） A相電壓缺相；或B相電壓缺相；或C相電壓缺相；

2） 電壓接線錯誤的排列組合（Uc-b-a）（Ua-c-b）（Ub-c-a）（Ub-a-c） （Uc-a-b）

3） A相電流接反，如（－Ia/Ic）；或C相電流接反，如（Ia/－Ic）

4） AC相電流互換

5） AC相電流同時接反

6） AC相電流互換并同時接反

7） A相電流正進Ⅱ元件，C相電流反進Ⅰ元件

8） A相電流反進Ⅱ元件，C相電流正進Ⅰ元件
