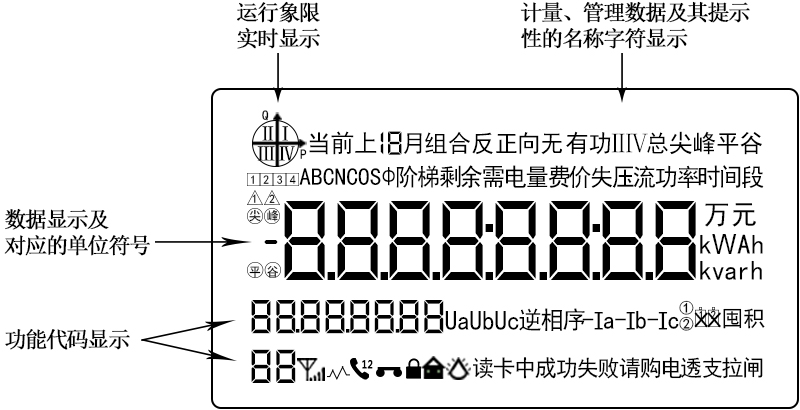

運行象限實時顯示區：當前儀表運行象限指示（以部頒為例）

Ⅱ--表示第Ⅱ象限

Ⅳ--表示第Ⅳ象限

功能代碼顯示區：
88888888
88
顯示輪顯、鍵顯數據對應的數據標識；
顯示輪顯、鍵顯數據對應數據標識的組成序號。

運行費率及相電壓、電流等狀態實時顯示區：
儀表當前運行的費率狀態，對應關系如下：

儀表想電壓、電流狀態指示：
Ua Ub Uc
當某相斷相時，該相電壓字符不顯示
當某相失壓時，該相電壓字符閃爍

-Ia-Ib-Ic
當某相小于啟動電流時，該相電流字符不顯示
當某相失流時，該相電流字符閃爍
當某相有功功率為負時，該相電流前“-”顯示

逆相序
發生逆相序時“逆相序”常顯指示

計量、管理數據及其提示性的名稱字符顯示區：
單位指示：
kWAh--有功電量
kvarh--無功電量
kvah--視在電量
kva--視在需量
kW--有功需量、有功功率
kvar--無功需量、無功功率
V--電壓
A--電流

指示性的名稱字符說明：
如“正”表示正向，“反”表示反向。

特殊狀態顯示區：
①--當前運行第1套時段
②--當前運行第2套時段
時鐘符號1--時鐘電池不足，常顯指示，平時不顯示。
時鐘符號2--停抄電池不足時，常顯指示，平時不顯示。
通訊符號12--表示紅外通訊，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊。
編程符號--顯示時表示儀表能被編程。
報警符號---液晶報警指示，平時不顯示，故障時閃爍。
ABC--配合顯示，分別表示A相，B相，C相數據。
cosφ--功率因素
φ--相角顯示
